Honeywell Aerospace

Hochpräzise Drucktransmitter und Barometer in vielen Varianten und kundenspezifischen Optionen

NEU: PPT2-Serie   nochmals verbesserte Absolut-, Relativ- und Differenzdruckmessung
PPT-Serie als Absolut-, Relativ- und Differenzdruckmessung
HPB-Serie: Baromter
HPA-Serie: Höhenmessung
Weitere Produkte: LG1237 Pressure Transducer, IPT Integrated Pressure Transducer, IPS Integrated Pressure Sensor



aerospace


Für anspruchsvolle industrielle Anwendungen, wenn Zuverlässigkeit und Robustheit besonders wichtig sind, bietet Honeywell ein breites Spektrum von Druckaufnehmer. Honeywell Drucksensoren werden in der Luft- und Raumfahrt, in Medizingeräten, in der Transportindustrie und der Landwirtschaft eingesetzt. Eine breite Palette von Druckbereichen, Anschlussvarianten, Signaltypen, Bauformen und Druckbereichen, von 3 psi bis 8000 psi sind verfügbar.

Zur schnellen Orientierung hier einige Übersicht der am häufigsten eingesetzten Honeywell Heavy Duty Drucksensoren.
Zum Laden des Datenblattes bitte auf die Grafiken klicken.

13-19mm

spt

mlh

px2

px3

heavy-duty-lineguide_2016-1





MIP Serie

Die MIP-Serie bietet medienisolierte Schwerlast-Druckmessumformer in kompakter Edelstahl-Bauweise zur Verwendung mit einer Vielzahl von Medien, darunter aggressive Flüssigkeiten und Wasser. Die MIP-Serie bietet eine wirtschaftliche Lösung für eine Vielzahl von Anwendungen in rauen Umgebungen.

Mehrwert für die Kunden

  • Total Error Band (TEB) ±0,75 %FSS (Full Scale Span) von -40°C bis 125°C: Gibt die tatsächliche Messleistung über den kompensierten Temperaturbereich an; geringe Fehler erhöhen die Nutzungsdauer und Leistungsfähigkeit des Systems.
  • EMV-Leistung: Arbeitet zuverlässig in Gegenwart von elektromagnetischen Feldern, wie z. B. von Sendesignalen, HF-Kommunikation und elektrischen Geräten.
  • Das hermetisch verschweißte Design ermöglicht eine Verwendung mit nahezu allen Medien, ohne Integration einer inneren Dichtung. Die Sensoren wurden zur Verwendung in rauen Umgebungen entworfen, in denen aggressive Medien zum Einsatz kommen.

Differenzierungsmerkmal

  • Diagnose: Nützlich in Anwendungen, in denen die Sensorfunktionalität und die Information über interne oder externe Fehlermodi wesentlich sind.
  • Hohe Wertschöpfung für den Kunden: Mehrere mögliche Konfigurationen sorgen für Anwendungsflexibilität.
  • Langlebig: Bietet die erforderlichen robusten Umgebungsspezifikationen, einschließlich langfristiger Stabilität, Isolierwiderstand und Durchschlagfestigkeit, externe Gefrier-Tau-Festigkeit und EMV-Leistung.





PX2 Serie

ist ein Portfolio von hochkonfigurierbaren Drucksensoren, die piezoresistive Sensortechnologie mit ASIC (Application Specific Integrated Circuit) Signalkonditionierung in einem Edelstahlgehäuse verwenden. Die PX2-Serie ist vollständig kalibriert und kompensiert Offset, Empfindlichkeit, Temperatureffekte und Nichtlinearität mit dem On-Board-ASIC. Dadurch ergibt sich ein Gesamtfehlerband von ± 2% über dem Betriebstemperaturbereich von -40 ° C bis 125 ° C [-40 ° F bis 257 ° F]. Mit Tausenden von möglichen Konfigurationen ist die PX2-Serie fast universell einsetzbar. Neue Varianten werden ständig auf den Markt gebracht.

Die PX2 Series ist in drei Druckbereichen verfügbar:

  • 1 bar bis 70 bar
  • 100 kPa bis 7 MPa
  • 15 psi bis 1000 psi

Alle PX2 Sensoren sind RoHS compliant und werden nach ISO 9001 standard gefertigt.

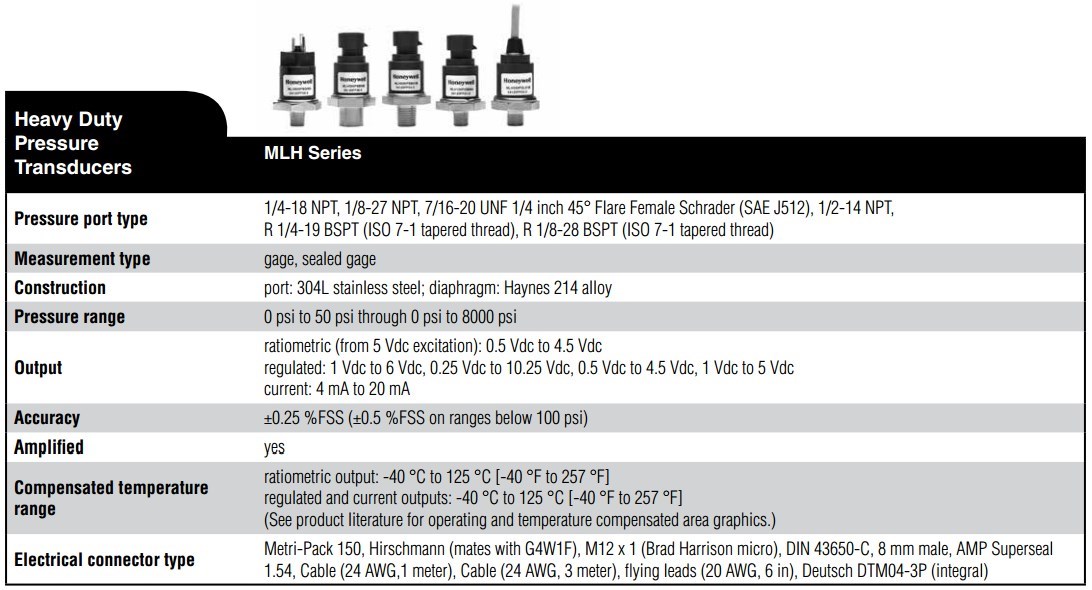

MLH Serie

Die Drucksensoren der Serie MLH kombinieren die ASIC-Technologie (Application Specific Integrated Circuit) mit einem mediengetrennten Metall-Membran-Design. Dieser digital kompensierte Sensor bietet Stabilität, Genauigkeit und Kosteneffizienz und ist damit die ideale Druckmesslösung für anspruchsvolle Anwendungen. Komplett temperaturkompensiert, kalibriert und verstärkt, ist das MLH in Druckbereichen von 50 psi bis 8.000 psi verfügbar. Die MLH-Sensoren liefern eine Genauigkeit von ± 0,25% (BFSL) und einen Gesamtfehler von 2% über einen Temperaturbereich von -40 ° C bis 125 ° C [-40 ° F bis 257 ° F].

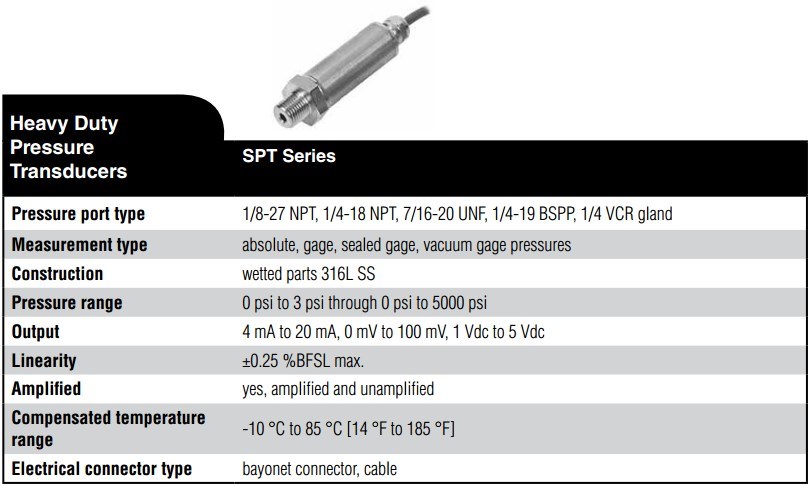

SPT Serie

Die SPT Edelstahl Drucksensoren sind für Anwendung mit feindlichen Medien und in rauhen Umgebungen konzipiert. Die Sensoren sind kalibriert und kompensiert. Drei Ausgangssignalvarianten sind verfügbar:

  • 4,0 mA bis 20,0 mA (mA-Version)
  • 1,0 Vdc bis 5,0 Vdc (4 V-Version)
  • 0 mV bis 100 mV (mV-Version)

Alle Versionen verfügen über eine Vielzahl von Druckverbindungen für den Einsatz in einer breiten Palette von OEM-Geräten. Die Edelstahl-Geräte der Serie SPT sind robuste und zuverlässige Messumformer für den Einsatz mit korrodierenden Flüssigkeiten und Gasen.

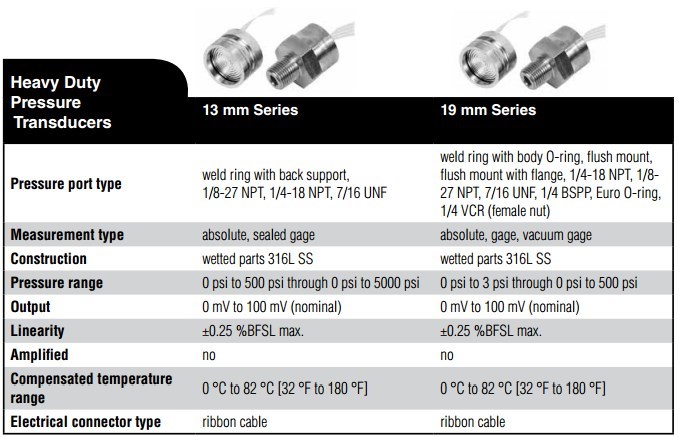

19mm Serie

Die Honeywell 19mm Serie in den Reihen 19C, 19U und 19 Vacuum Gage ermöglicht die Messung in feindlichen Medien und in rauen Umgebungen.  Durch das 316 Edelstahlgehäuse ist ein sehr hohe Beständigkeit gegeben. Die 19 Vacuum Gage Series Sensoren sind speziell für Anwendungen konzipiert, die dem Vakuum ausgesetzt werden können. Der 19C ist kalibriert und temperaturkompensiert. Sie sind für die Verwendung mit einer konstanten Spannung oder Stromquelle verfügbar. Sie verfügen über eine Vielzahl von Druckverbindungen für den Einsatz in einer breiten Palette von OEM-Geräten. Die 19U ist nicht kompensiert für Anwendungen, die eigene Schaltkreise verwenden. Die 19C und 19U sind robuste und zuverlässige Wandler für den Einsatz in einer Vielzahl von Drucksensoren, bei denen korrodierende Flüssigkeiten oder Gase überwacht werden.



13mm Serie

Die Honeywell 13 mm Edelstahl-Drucksensoren sind für Hochdruckanwendungen konzipiert, bei denen Messung in feindlichen Medien und rauen Umgebungen erforderlich sind. Diese Serie verwendet Honeywells bewährte piezoresistive Halbleiter-Sensorchip in einem ölgetrennten Gehäuse mit oder ohne integrierte Keramik zur Temperaturkompensation und Kalibrierung. Diese Konstruktion hat sich als sehr zuverlässig, stabil und präzise erwiesen. Diese Sensoren verfügen über einen Schweißringkragen und einen speziellen Stützring für hohe Zykluslebensdauer, da sie für die weitere Integration in OEM-Anwendungen ausgelegt sind.

Weitere mediumisolierte Drucksensoren in Edelstahlgehäuse

AB / HP / MM / SR / BX / EA / EAF / SA / DG / ML / ST / BL

Kontaktieren Sie uns für Details zu diesen Serien.

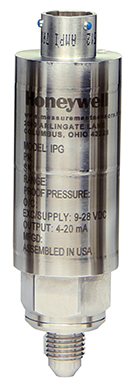

Eigensichere, robuste Industrie-Drucksensoren
der IP-IS Serie mit weltweiter Zulassung

Vorteile:
 Konfigurierbar: Flexibilität in der Anwendung
 Robust und genau: weiter temperaturkompensierter Messbereich und optional
mit höher Genauigkeit. Getestet auf Erschütterungen und Fibration.

Vorteile gegenüber Wettbewerbsprodukten:
 erweiterter temperaturkompensierter Messbereich: -10 ˚C to 85 ˚C [14 ˚F to 185 ˚F]
 hohe Grundgenauigkeit  ±0.25 % BFSL und optional  ±0.15 % BFSL

Features:
 vollverschweißtes, hochkorrosionsfestes Gehäuse
 Druckbereich:  7 bar to 350 bar [100 psi to 5000 psi]
 4 mA to 20 mA Ausgangsstrom
 ±2 %FS Total Error Band3
 IP65 Schutz
 <2 ms response time provides accurate, high-speed measurement
 CE and RoHS compliant1
 Eigensicher: cFMus/ATEX, IEC Ex zertifiziert

Eigensichere Industrie Drucksensoren der IP-IS Serie

Eigensichere Industrie Drucksensoren der IP-IS Serie
